L'idée est née en voyant mon fiston jouer avec mon ancien train à piles 4,5 volts.
Dans la perspective de la future expo de Rosheim-67 (en juillet 2006) j'avais envie de presenter , parallelement au train 9 volts , un circuit en 4,5 volts. Par ce biais , j'avais envie de faire un train à vapeur , mais en traitant un sujet à tendance régionale.Quelques recherches sur le net , et j'atterris sur le site d'une association alsacienne qui entretient de vieilles machines avec lesquelles elle propose des ballades touristiques.
Le CFTR (Chemin de fer touristique du Rhin) a un site internet fort interessant ,
voir le lien ici : Clic
et en particulier les pages traitant de la locomotive reproduite ici :Clic
Il y a egalement eu un reportage télévisé qui résume trés bien l'ambiance de cette association. :Clic

Ca fait quelques temps que je cogite sur le moyen de reproduire les embiellages de machines à vapeur , mais en souhaitant apporter un réalisme plus marqué que sur des sets officiels comme
la loco No 133 .Le résultat est visuellement assez convaincant.Mais cela a été au prix de quelques customisations de pieces.Les puristes du Lego risquent de crier au scandale , mais j'y peu rien , c'est mon coté bricoleur invétéré qui fait surface.
J'aurais pu , bien sur , utiliser de la motorisation 12 volts comme le superbe set 7727 qui ressemble d'ailleurs etrangement a la 030-TB, mais la rareté de l'objet et les prix du 12 volt sur le marché de l'occase sont vraiment dissuasifs.
De toute façon , l'objectif etait de rester en 4,5 volts...On fait avec ce que l'on a , et c'est aussi mieux adapté au fiston .Pour l'instant ,il joue encore beaucoup plus avec le train a pile qu'avec le 9 volts.

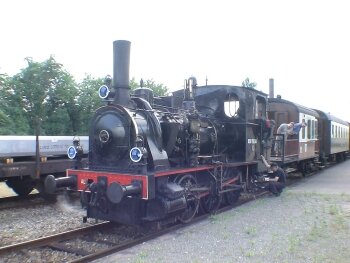

Photo : Sébastien Kieffer, Copyright CFTR 2006



Cette vue de la loco réelle donne une idée de comparaison avec le modèle réduit.



Cette locomotive est pluto conçue comme une machine de manoeuvre .Elle a d'ailleurs servi à la gare de Strasbourg pendant les années 1930.De ce fait , le charbon n'est pas dans une remorque TENDER mais embarqué dans la soute.Les piles d'alimentation sont donc dans le traditionnel "wagon à piles" du set 161

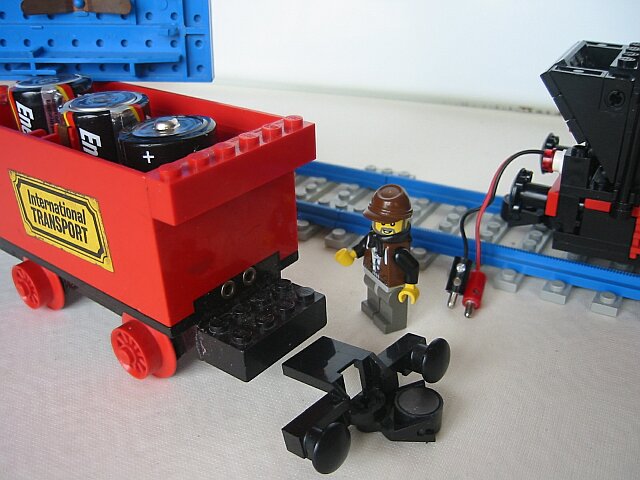

Tant qu'a bricoler avec le cutter et la colle Cyanocrylate , j'ai été obligé de faire quelques aménagements sur mon vieux wagon qui a durement vieilli. Des briques 2x4 noires collées pour permettre d'utiliser de nouvelles attaches (les anciennes sont cassées) , des briques 1x6 rouges collées pour permettre la bonne fermeture du couvercle (encoches cassées) , des connecteurs de trains "märklin" pour les fils d'alimentation.

Tout ça n'est pas vraiment du "lego traditionnel" mais ça fonctionne bien.

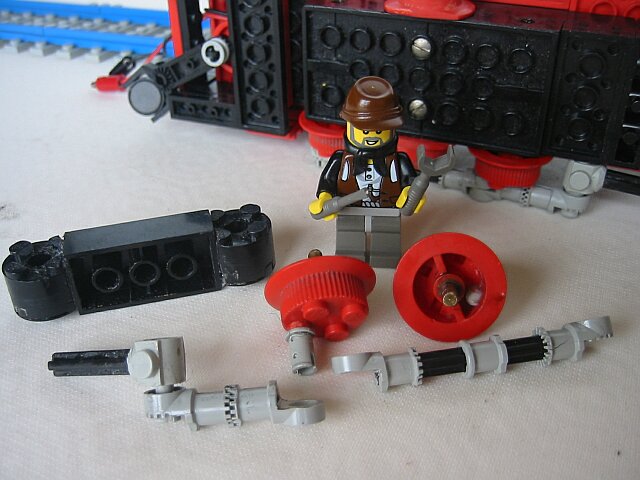

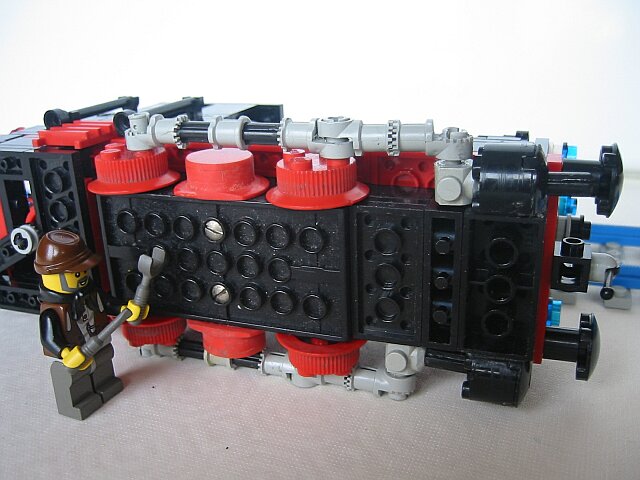

Là on rentre dans le vif du sujet.

_2 Pieces cylindriques noires percées pour supprimer la croix interne , poncées sur une face et collées sur une brique.

_Les manetons collés sur les roues sont solidifié par le passage à l'interieur d'un morceau de tige (genre antenne).

_Certaines 1/2 bielles sont poncées pour enlever les canelures et la plupart des pieces qui constituent les parties mobiles sont definitevement collées .Cela leur evite de se dé-solidariser et de causer des deraillements. Ces biellettes ne sont pas des pieces rares , donc aucun scrupule a en sacrifier quelques unes pour qu'elles soient condamnées à etre des "pieces de trains". Aucune crainte que l'enfant ne brise des elements , et , au pire , ils sont facilement remplacés.

_L'attache arrière est déportée par un bras du fait de l'eloignement avec les essieux.


_La roue centrale est factice.Les organes internes du moteur ne permettent pas de passer un axe.Cette roue centrale ne comporte pas de tenons pour accentuer l'effet optique lorsque le train roule.La roue a été poncée et un morceau de panel decoupé et poncé a été collé dessus.

Cette roue est à 1mm au dessus des rails et un meplat est réalisé pour eviter tout frottement dans les virages.

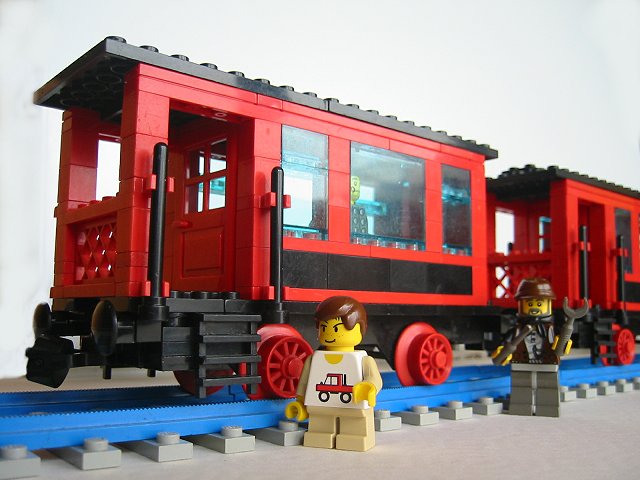

Des wagons touristiques permettront à ce train de s'integrer parfaitement , meme dans un layout de ville moderne...
